走进平法识图的世界

价格: 50,000
产品品牌:义鑫
产品地区:辽宁省

产品介绍

产品品牌:义鑫
产品地区:辽宁省

平法,即建筑结构施工图平面整体设计方法,随着平法在全国的普及,人们对平法的里脊肉程度也在逐步提高,平法的产生,极大地提高了结构设计的效率,大幅度解放了生产力。义鑫建筑设计

一、平法的基本概念

1. 平法概念

平法是“混凝土结构施工图平面整体表示方法制图规则和构造详图”的简称,包括制图规则和构造详图两大部分。

平法将结构设计分为创造性设计内容与重复性(非创造性)设计内容两部分。设计师采用制图规则中标准符号、数字来体现其设计内容,属于创造性的设计内容;传统设计中大量重复表达的内容,如节点详图,搭接、锚固值,加密范围等,属于重复性通用性设计内容。

2.平法原理

平法的系统科学原理在于:平法视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成,主要包括以下几个子系统:基础结构、柱墙结构、梁结构、板结构、各子系统有明确的层次性、关联性、相对完整性。义鑫建筑设计

二、平法制图与传统图示方法的区别

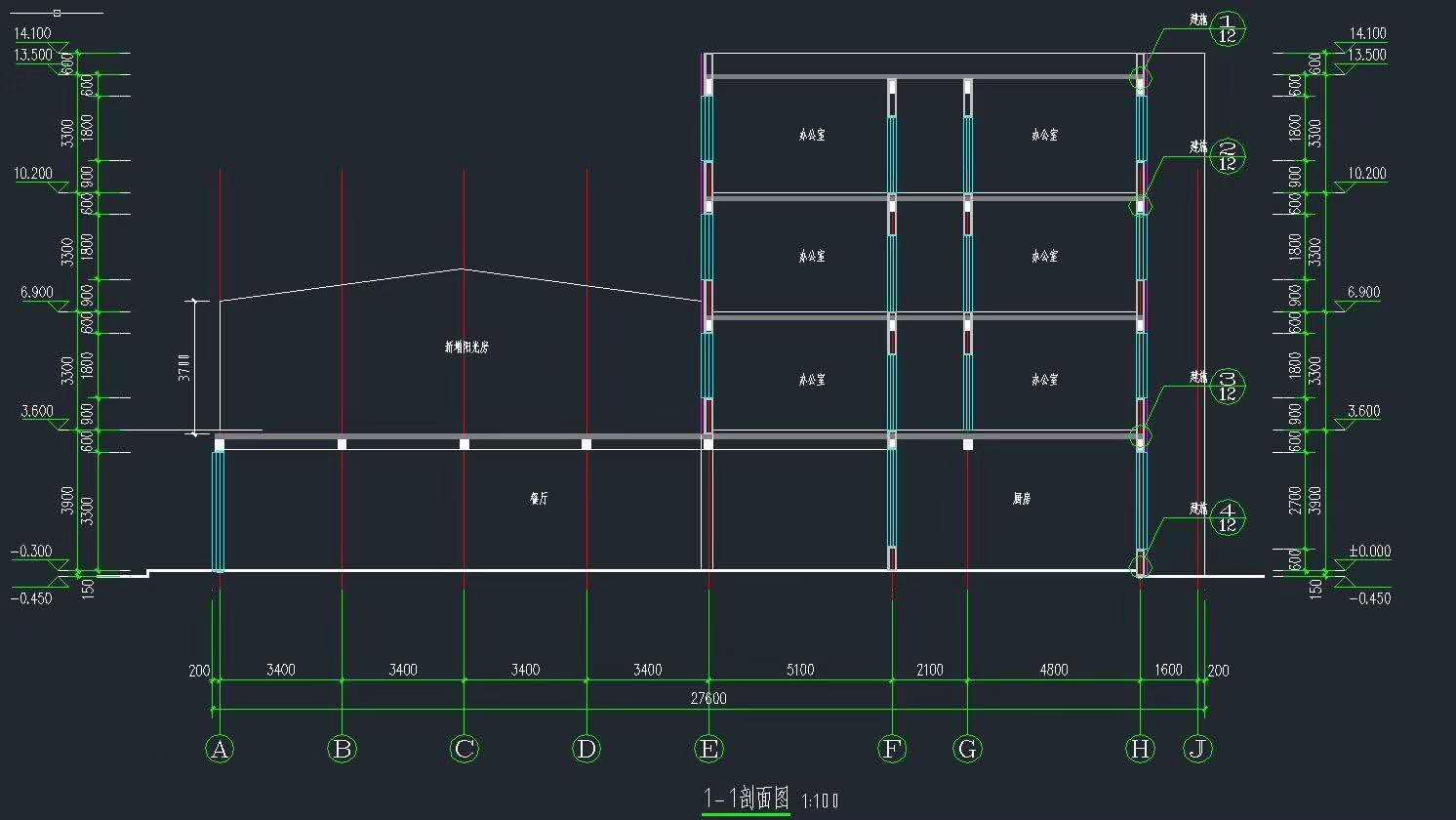

平法施工图把结构构件的尺寸和配筋等,按照平面整体表示方法的制图规则,整体直接地表示在各类构件的结构布置平面图上,再与标准构造详图配合,结合成了一套新型完整的结构设计表示方法。它改变了传统的那种将构件(柱,剪力墙,梁)从结构平面设计图中索引出来,再逐个绘制模板详图和配筋详图的繁琐办法。义鑫钢结构幕墙设计
