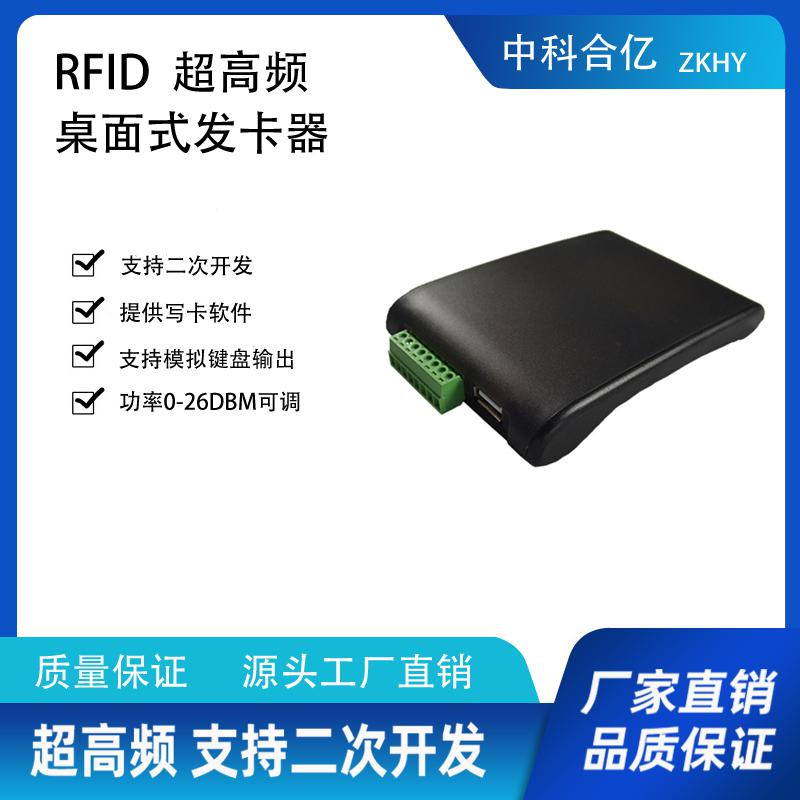

简介
ZK_RFID9816是一款高性能的超高频RFID读写器，完全自主知识产权设计，基于高集成度的RFID引擎ASIC设计，结合专有的高效处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于个人身份识别、会议签到系统、门禁系统、防伪及生产过程控制等多种无线射频识别（RFID）应用系统。
特点
l 完全自主知识产权设计
l 充分支持EPC C1G2（ISO18000-6C）协议
l 工作频率902～928MHz或865～868MHz（可以按不同国家或地区要求调整）
l 支持定频或跳频发射工作方式
l 读取距离从10～300CM（可以根据不同场合的需要进行调整）
l 多标签识别性能＞50张标签
l 标签识别速度＞50张/秒
l 标签缓存容量：370张@最长128bitsEPC或120张@最长496bitsEPC
l 低功耗设计，支持USB接口供电或外接单＋9V供电
l 支持RSSI
l 2路GPIO通用输出接口

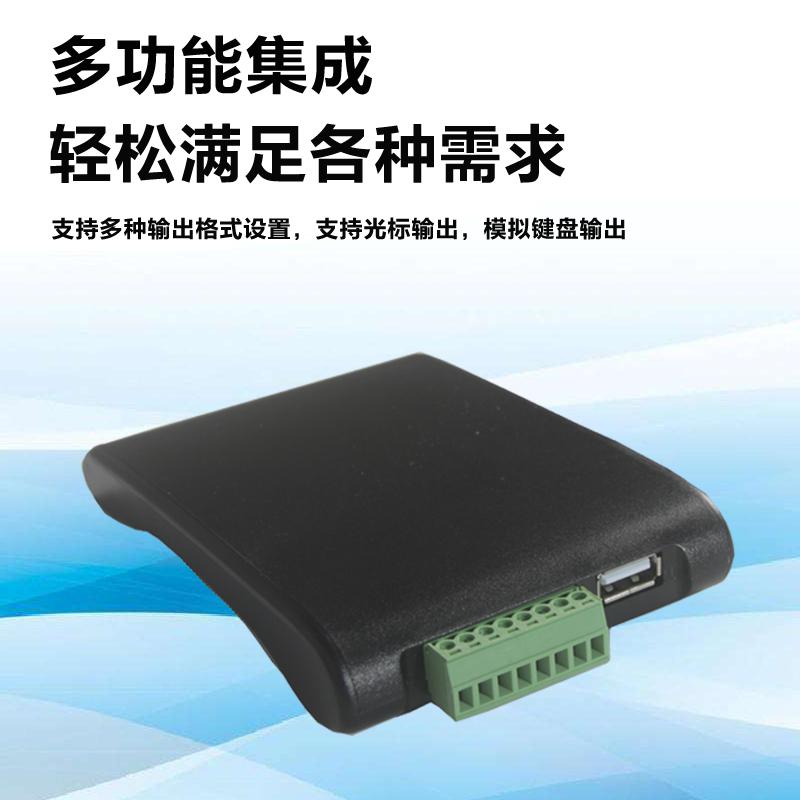

l 支持USB（虚拟串口）、RS232串行通讯、以及USB HID仿真键盘（可选）接口
l 稳定性高，室温下长期连续满负荷工作不发热
l 可连续24小时×365天工作
l 支持firmware在线升级
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC（USB供电） | 6 | V |
VCC（外接供电） | 12 | ||
工作温度 | TOPR | -10～+70 | ℃ |
贮藏温度 | TSTR | -20～+85 | ℃ |
l 规格
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC（USB供电） | 4.5 | 5 | 5.5 | V |
VCC（外接供电） | 7 | 9 | 12 | ||
工作电流 | IC | 180 | 380 | mA | |
工作频率* | FREQ | 902 | 928 | MHz | |
RF功率 | PRF | 0 | 26 | dBm | |
RF功率精度 | AP | +/-1 | dB | ||
RF功率平坦度 | FP | +/-0.2 | dB | ||
接收灵敏度 | SR | -70 | dBm | ||
尺寸 | L×W×H | 122.4*84*20 | mm |
*欧标频段865~868MHz可选
接口

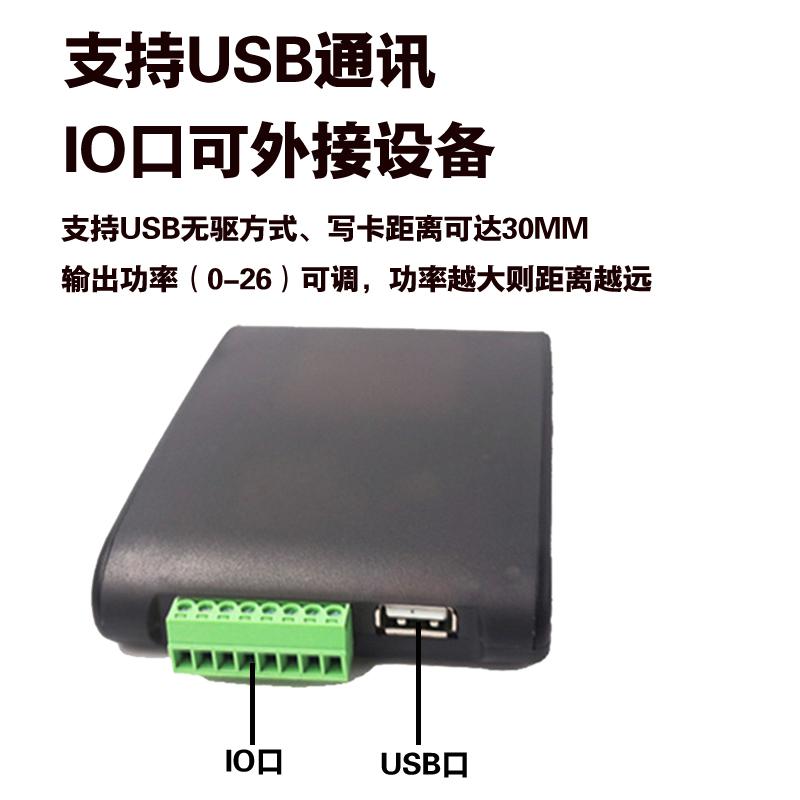

1. 插座接口定义
序号 | 符号 | 描述 |
1 | VCC（+9V） | 外接+9V电源 |
2 | GND | 地 |
3 | TXD | RS-232数据输出 |
4 | RXD | RS-232数据输入 |
5 | GND | 地 |
6 | GPIO1 | GPIO1或Wiegand Data 0 |
7 | GPIO2 | GPIO2或Wiegand Data 1 |
8 | GND | 地 |
2. 背面拨码开关定义
3 | SEL_RS232 | 开关3和4同时拨到ON使能RS232接口 |
4 | SEL_RS232 |
