一、结构说明：

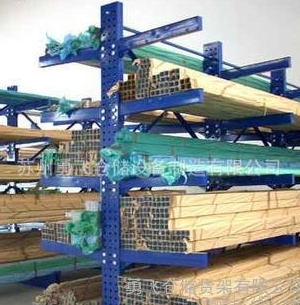

悬臂式货架主要由立柱片、悬臂梁、连接杆等组成，其特点是前伸的悬臂结构轻巧，载重力强，对存放不规格或是长杆件物料，能大幅度提高仓库的利用率和工作效率，悬臂可是单面或双面。增加了模板或钢格板后，特别时候空间较小、密度低的库房，管理方便、视野开阔。广泛用于机械加工及建材超市行业。

二、设计依据

1.根据客户提供的相关技术要求及相关图纸。

2.中国工程建设标准化协会标准。

三、产品生产工艺流程

1.生产制造工艺流程：原材料→校平→轧制成型→下料→冲压→焊接→校正→黑件验收→表面喷塑→质检验收→包装→入库—标签整理

2.表面处理及工艺流程：

a、表面处理：采用优等环氧树脂静电粉末喷塑，具有附着力强，耐磨，耐腐蚀，外型美观等特点。涂层厚度达到80～100微米，固化温度190℃。所有金属都经严格酸洗、磷化处理,表面硬度经2H铅笔测试无划痕,达到国家GB6739-86标准，充分保证表面质量及光洁度。

b、工艺流程：黑坯→除油→化学除锈→清洗→中和→表调→清洗→磷化→清洗→喷塑→流平固化→成品→质检验收→包装→入库。

四、售后服务：

1、在货架使用寿命内如因设计、制造等造成的质量问题供方负责免费修理或更换；

2、如需方操作等原因造成的损失或新增配件，提供终身有偿服务，仅收取成本费。

五、其他：

1、 材料：采用上海宝钢生产的优质冷轧型钢；
2、 包装：纸箱包装，标准简包，不回收；
3、 运输：汽车运输
4、 交货期：预付30%货款到帐后15个工作日交货；
5、 保修期：我公司对所生产产品三年质保，终身维护；
6、 特性：取货方便
7、 表面处理：酸洗 磷化 喷塑 烘干 包装；
8、 颜色：颜色自选
