2 系统通信协议的规划

　　为了保证阅读器与电子标签通信的稳定性，提高数据传输的效率，本方案依据协议ISO/IEC18000-7对系统通信协议进行了规划。

　　2.1通信协议的格式

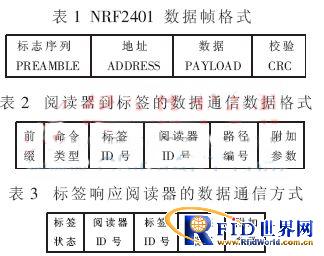

　　系统采用的NRF2401芯片有两种收发模式，分别是突发模式和直接模式，这里采用突发模式。在突发模式下，NRF2401使用片内先入先出堆栈区，数据可低速从微控制器输入并高速发射出去。NRF2401自动处理字头和CRC校验码，即在发送数据时，自动加上字头和CRC校验码。在接收数据时， 一旦检测到符合本机硬件地址的数据帧，便自动将字头和CRC码移除。突发模式下具体数据帧格式如表1所示，表2、表3为阅读器与标签之间的数据通信格式。

　　为了能够动态调整标签容量，适应不同应用场合的要求，根据系统MCU的处理能力，设置了4个标签容量值：16(10000)、64(1000000)、128(10000000)、256(100000000)。在数据帧中，标签ID号预留10个二进制位，最高位用来表示标签是否被激活，其余9位用来表示标签的ID,在ID号的分配过程中，首先由111111111与对应的标签容量作"与"运算，运算结果作为该容量下的编码范围。

　　2.2 软件流程

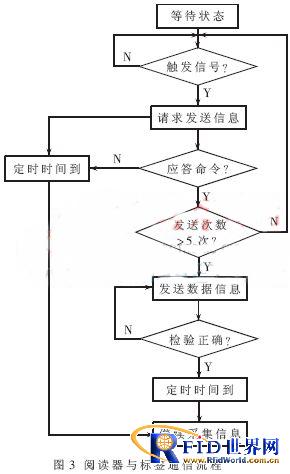

　　电子标签携带着相关信息，当微控制器接收到触发信号后，标签被激活，向阅读器发出呼叫请求，在定时器规定的时间内，不断地向距离最近的阅读器发送数据发送请求命令，直到收到阅读器发出的应答命令。在标签收到应答命令后，将携带的消息发送出去，判断阅读器的反馈信息，如果反馈信息与校验码相符，表示阅读器正确收到标签的数据。阅读器与标签的通信过程如图3所示。

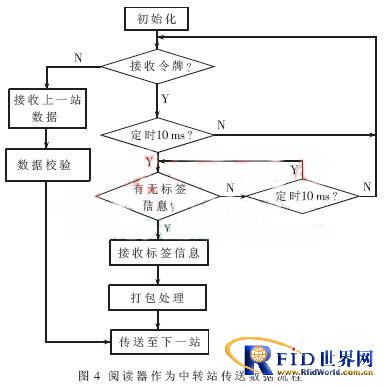

　　从阅读器与标签进行通信的同时，还可以作为一个数据中转站进行数据传递，其工作流程如图4.中转站通信链路采用令牌环的传输方式，只有握有令牌的一方才有发送数据的权利。中转站每10 ms切换一次，具有执行中转站和与标签通信的双重作用。
